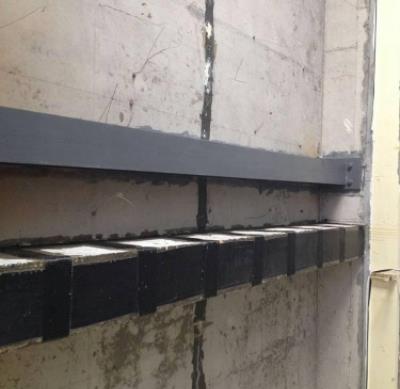

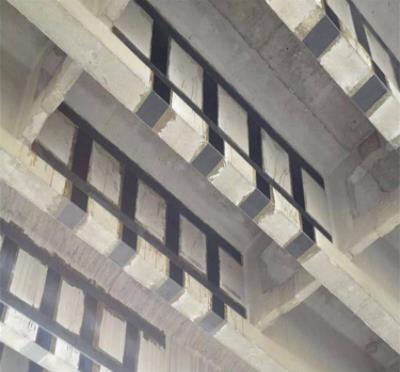

碳纤维浸渍胶起着浸渍纤维和粘结混凝土的双重作用，使纤维与基材牢牢地粘结守护建筑。但是现在市面上的碳纤维浸渍胶品种也越来越多，那么，碳纤维浸渍胶应该如何选择？

一、碳纤维浸渍胶4大性能

1、胶体性能

（1）在混凝土结构中，碳纤维浸渍胶在承重结构中的应用，虽然不是以胶体的形式出现，但是胶体的性能与粘结能力有非常高的相关性。

（2）由于胶体的检验，不涉及被粘物的表面处理方式和粘结方式的影响问题，更能彰显其质量的好坏。与此同时，还可以判断出结构胶在选料、配方、固化条件和胶的性能设计与控制上是否存在欠缺和不协调的地方。

（3）选择浸渍胶要看胶体性能，其中，弹性模量、伸长率、抗剪切三项指标都是非常重要的检测数据。国标要求弹性模量为≥2400MPa、伸长率≥1.5%。

（4）在加固设计中，为配合高强度的混凝土、碳纤维布，浸渍胶胶体的强度等应有部分的富余值，并配以适当的伸长率和抗剪切值。

2、粘结能力

（1）结构胶的粘接性能测评涉及到两个重要指标——粘接破坏面积和粘接强度，结构胶的粘接力和粘接要有足够的保证。

（2）对于浸渍胶来说，粘结力不强的典型表现就是加固部分很容易发生剥离。而关于碳纤维浸渍胶粘结能力的把控，国家标准中涉及到几个重要的检测指标：

    ①钢对钢拉伸抗剪强度标准值，在(23±2)℃、(50±5)%RH环境下，Ⅰ类胶≥14MPa;

    ②钢对钢粘结抗拉强度是在(23±2)℃、(50±5)%RH环境下，按所执行试验方法标准规定的加荷速度测试下，Ⅰ类胶的鉴定标准≥40MPa;

    ③钢对钢T冲击剥离长度，在(23±2)℃、(50±5)%RH环境下，按所执行试验方法标准规定的加荷速度测试下，Ⅰ类胶≤20mm;

    ④热变形温度热变形温度是表达被测物的受热与变形之间关系的参数。碳纤维浸渍胶在固化养护21天，到期使用0.45MPa弯曲应力的B法测定，作为结构胶，≥65℃;

    ⑤不挥发物含量，(105±2)℃、(180±5)min条件下≥99%。

3、碳纤维浸渍胶的寿命

（1）对于浸渍胶寿命的研究，是涉及建筑的一个关键概念。

（2）对设计使用年限为30年的结构胶，应通过耐湿热老化能力的检验;对设计使用年限为50年的结构胶，应通过耐湿热老化能力和耐长期应力作用能力的检验;

（3）对承受动荷载作用的结构胶，对寒冷地区使用的结构胶，应通过耐冻融能力检验。

（4）对结构胶粘剂而言，其耐老化性能极为重要，一是因为建筑物对胶粘剂的使用年限要求长达30年以上，其后期粘结强度须得到保证。

4、使用性能

（1）涂抹胶层的饱满度是影响碳纤维，通常碳纤维浸渍胶的使用每平米在0.6~0.9kg之间。

（2）当胶在立面的混凝土上施工后，流淌性很严重的话将难以保障碳纤维的浸渍和混凝土之间的胶层厚度，由于流淌的原因，表面会形成许多胶瘤和胶柱子，贴上布很容易形成空鼓现象，当然无法达成碳纤维布的粘结面积，影响加固的效果。

总结：关于碳纤维浸渍胶应该如何选择就介绍到这里，希望可以对你有所帮助。如果大家还需要了解更多产品内容，欢迎来电咨询，我们会有专业的工作人员为你进行详细的解答。
